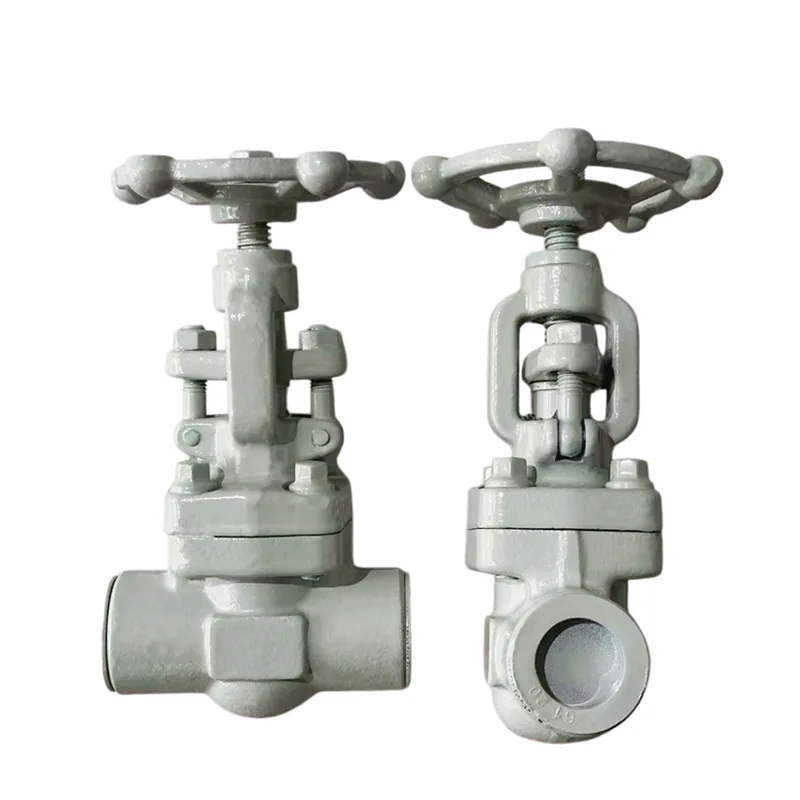

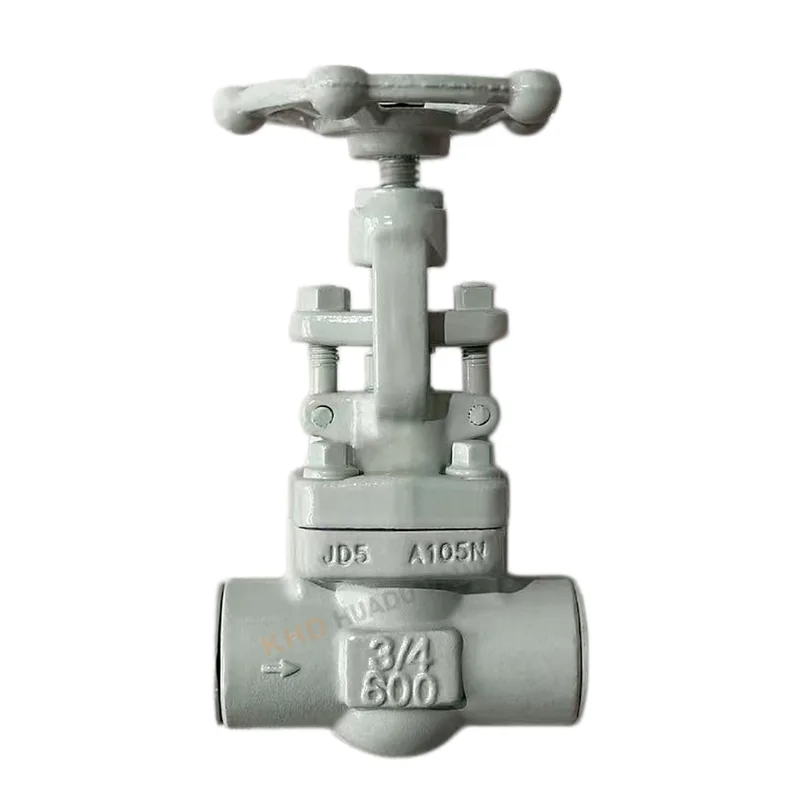

Soket qaynaqlı Döymə Qapı Klapanı

Soket qaynaqlı saxta qapı klapan boru kəmərinin bağlanması və axının idarə edilməsi üçün nəzərdə tutulmuş yüksək təzyiqli sənaye klapandır. Huadu Valve Group tərəfindən istehsal olunur, A105N saxta karbon poladdan istifadə edir və Sinif 600 iş şəraitinə uyğundur. Təhlükəsizlik və sızdırmazlıq performansının kritik olduğu neft, kimya, enerji və yüksək təzyiqli buxar sistemlərində geniş istifadə olunur. Soket qaynaqlı saxta qapı klapan tələbkar sənaye mühitlərində sabit işləməyi və uzun xidmət müddətini təmin edir.

Xammal və Struktur Üstünlükləri

Yüksək Keyfiyyətli Döymə Polad Korpus

Soket qaynaqlı saxta qapı klapan A105N saxta karbon poladdan hazırlanır və aşağıdakıları təmin edir:

Yüksək gücü və sıxlığı

Əla təsir müqaviməti

Məsamələr və ya qum dəlikləri kimi tökmə qüsurları yoxdur

Ciddi Material Təftişi

Hər bir xammal partiyası aşağıdakıları təmin etmək üçün spektral analizdən istifadə etməklə sınaqdan keçirilir:

Dəqiq kimyəvi tərkibi

Təkrar emal edilmiş və ya keyfiyyətsiz materiallar yoxdur

Sabit mexaniki performans

Soket-Qaynaq Bağlantısının Faydaları

Soket qaynaqlı saxta qapı klapanının əlaqə növü aşağıdakıları təmin edir:

Güclü sızdırmazlıq performansı

Flanşlardan daha yaxşı yüksək təzyiq müqaviməti

Kritik sistemdə sızma riskinin azaldılması

Texniki Spesifikasiyalar

Standart Parametrlər

Ölçü: DN15–DN50 (adi ehtiyat)

Təzyiq dərəcəsi: Class 300 / Class 600

Material: A105N saxta karbon poladı

Növ: Soket qaynaqlı saxta qapı klapan

Temperatur diapazonu: -29°C ilə 570°C arasında

İstehsal prosesi

Soket qaynaqlı saxta qapı klapan aşağıdakılar vasitəsilə istehsal olunur:

İnteqral kalıp döymə

İstilik müalicəsi (normallaşdırma prosesi)

CNC dəqiq emal

Performans Xüsusiyyətləri

Mikron səviyyəli sızdırmazlıq səthinin dəqiqliyi

Sıfır sızma sızdırmazlıq performansı

Sıxılma olmadan hamar əməliyyat

Yüksək temperaturlu buxar sistemləri üçün uyğundur

Tətbiq Sahələri

Neft və Qaz Sənayesi

Soket qaynaqlı saxta qapı klapan geniş istifadə olunur:

Neft emalı zavodunun boru kəmərləri

Oil transmission systems

Təbii qaz qurğuları

Kimya Sənayesi

Yüksək təzyiqli kimyəvi boru kəmərləri

Aşındırıcı maye nəzarət sistemləri

Reaktorun giriş/çıxış sistemləri

Enerji Sənayesi

Buxar boru kəmərləri

İstilik enerjisi sistemləri

Kondensat boru kəmərləri

Ümumi Sənaye İstifadəsi

Yüksək təzyiqli kiçik diametrli boru kəmərləri

Avadanlıqların izolyasiya sistemləri

Təhlükəsizlik söndürmə proqramları

Əsas atributlar

Tez-tez verilən suallar

Soket-qaynaq bağlantısı nədir?

Soket-qaynaq bağlantısı borunun girintili rozetkaya daxil edildiyi və sonra kənarın ətrafında qaynaq edildiyi bir boru birləşmə üsuludur. Çox vaxt yüksək təzyiqli, kiçik diametrli sistemlərdə istifadə olunur.

Soket qaynaqlı saxta qapı klapan vəziyyətində, boru klapan son yuvasına daxil edilir və güclü, sızmaya davamlı birləşmə yaratmaq üçün qaynaqlanır.

Soket-qaynaq birləşməsinin əsas xüsusiyyətləri

Yüksək güc və təzyiq müqaviməti

Əla sızdırmazlıq performansı

DN15–DN50 kiçik boru kəmərləri üçün uyğundur

Yivli birləşmələrlə müqayisədə sızma riski azalır

Neft, qaz və buxar sistemlərində geniş yayılmışdır

Qaynaqdan əvvəl rozetka-qaynaq klapanları sökülməlidirmi?

Bəli, tamamilə. Soket qaynaqlı saxta qapı klapanını quraşdırmadan əvvəl, qaynaq zamanı klapan qismən yığılmamalıdır.

Düzgün quraşdırma təcrübəsi:

Mümkünsə daxili komponentləri çıxarın (və ya klapanın tam açıq olduğundan əmin olun)

Boru tamamilə rozetkaya daxil edin

Kiçik bir genişlənmə boşluğunu saxlayın (~1,5-2 mm)

Qaynaq yalnız xarici birləşmədə aparılmalıdır

Klapanı işə salmazdan əvvəl soyumağa icazə verin

Vacib qeydlər:

Vana gövdəsinin həddindən artıq istiləşməsindən çəkinin

Qaynaq şlaklarının klapan boşluğuna daxil olmasının qarşısını alın

Qaynaqdan əvvəl düzgün hizalanmasını təmin edin

Yanlış qaynaq sızdırmazlıq səthlərinə zərər verə bilər və klapan ömrünü azalda bilər.

OS&Y ilə boltli kapot arasındakı fərq nədir?

Bunlar qapı klapanlarında istifadə edilən iki fərqli struktur dizayndır.

OS&Y (Xarici Vida və Boyunduruq)

Kök sapı klapan gövdəsinin xaricindədir

Görünən kök hərəkəti açıq/bağlanma vəziyyətini göstərir

Asan təmir və əməliyyat monitorinqi

Yanğından mühafizə və sənaye sistemlərində geniş yayılmışdır

Boltlu kapot

Kapot boltlar vasitəsilə klapan gövdəsinə bağlanır

Daxili gövdə dizaynı (xarici görünmür)

Kompakt quruluş

Ümumi sənaye tətbiqlərində geniş istifadə olunur

Sadə müqayisə:

OS&Y = xarici görünürlük + asan əməliyyat monitorinqi

Boltlu kapot = yığcam + sərfəli struktur

Layihə tələblərindən asılı olaraq hər iki növ rozetka qaynaqlı saxta qapı klapanında tətbiq oluna bilər.
