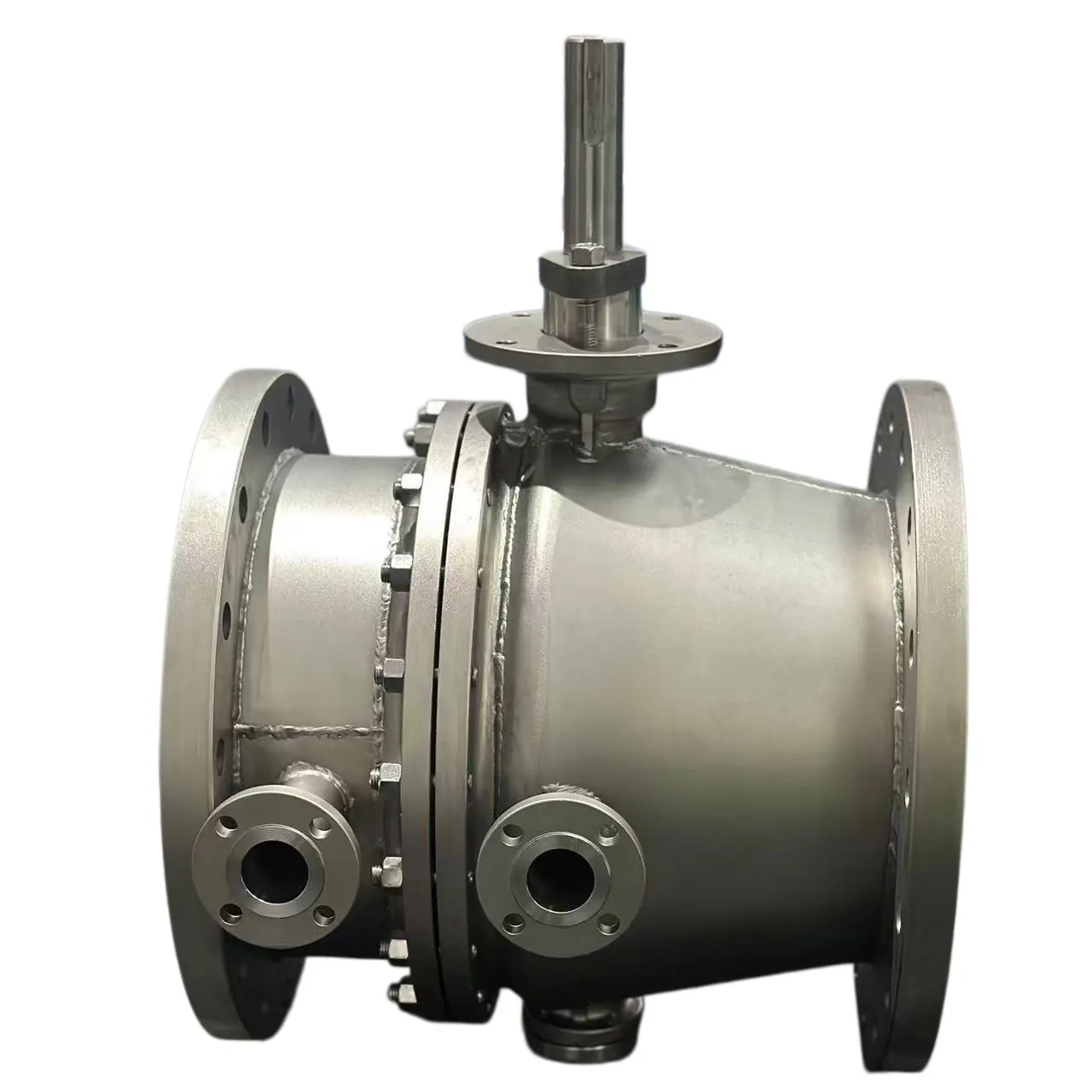

Paslanmayan Polad Sabit Kürə Vana Döymə Flanşlı Kürə Vana

Məhsul Xüsusiyyətləri

- Böyük çuxurlu və yüksək təzyiqli iş şəraiti üçün uyğun olan trunion quraşdırılmış sabit top quruluşu.

- Sıx material, yüksək mexaniki möhkəmlik və yaxşı antikorroziya performansı olan saxta klapan gövdəsi.

- Tam liman dizaynı, kiçik axın müqaviməti, böyük axın gücü, boru kəmərinin ərsinlə təmizlənməsi üçün əlverişlidir.

- Yay yüklü üzən oturacaq iki istiqamətli sıx bağlanma, aşağı sızma dərəcəsini həyata keçirir.

- API 607-yə uyğun antistatik və yanğına qarşı təhlükəsiz strukturda qurulmuş, partlamağa qarşı dizayn.

- Əməliyyat təhlükəsizliyini artırmaq üçün anormal boşluq həddindən artıq təzyiqi üçün özünü azad edən oturacaq.

- Aşağı işləmə anı, uzunmüddətli sabit xidmət üçün tez-tez açılma-bağlama dövrlərini dəstəkləyir.

Əsas Atributlar

Məhsulun strukturu

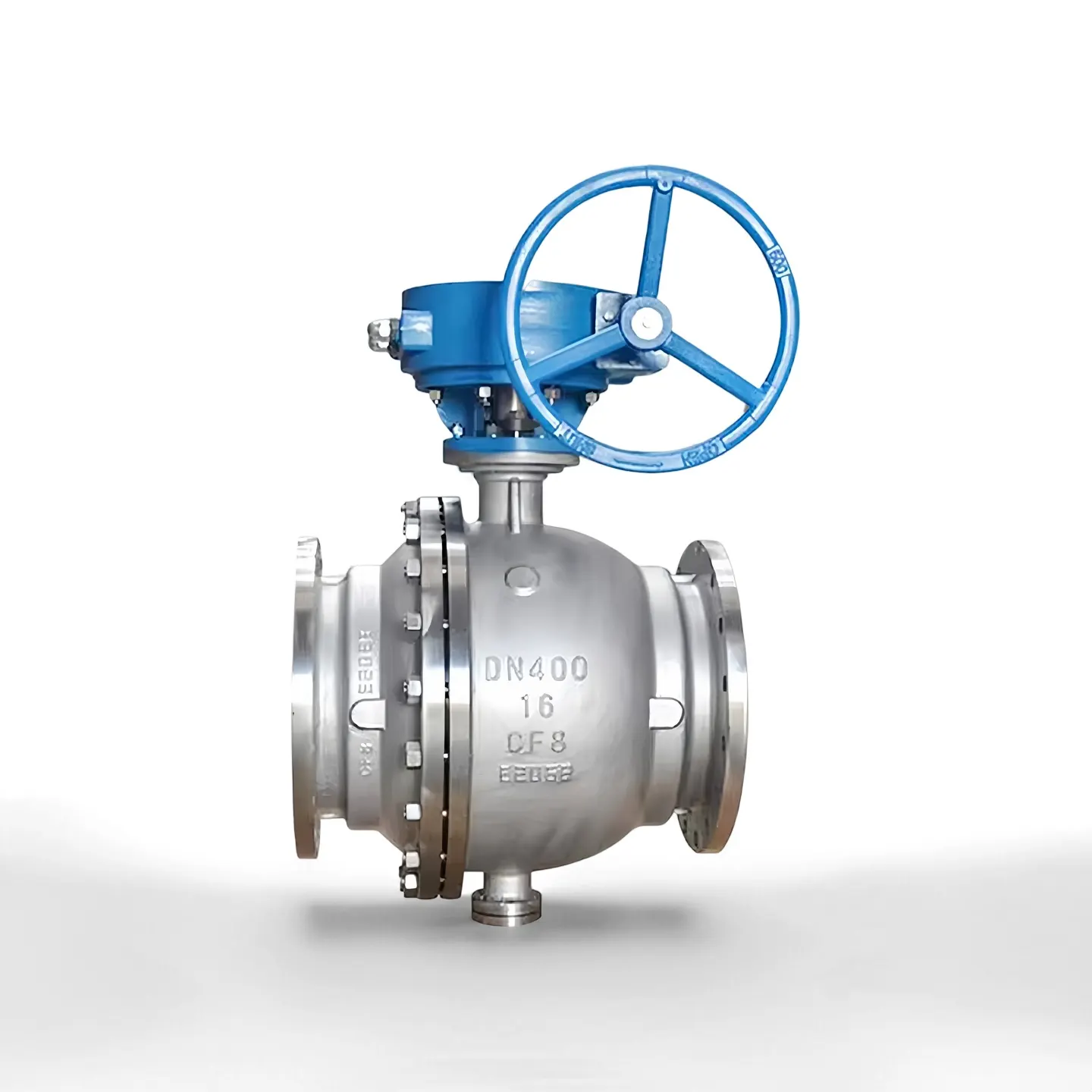

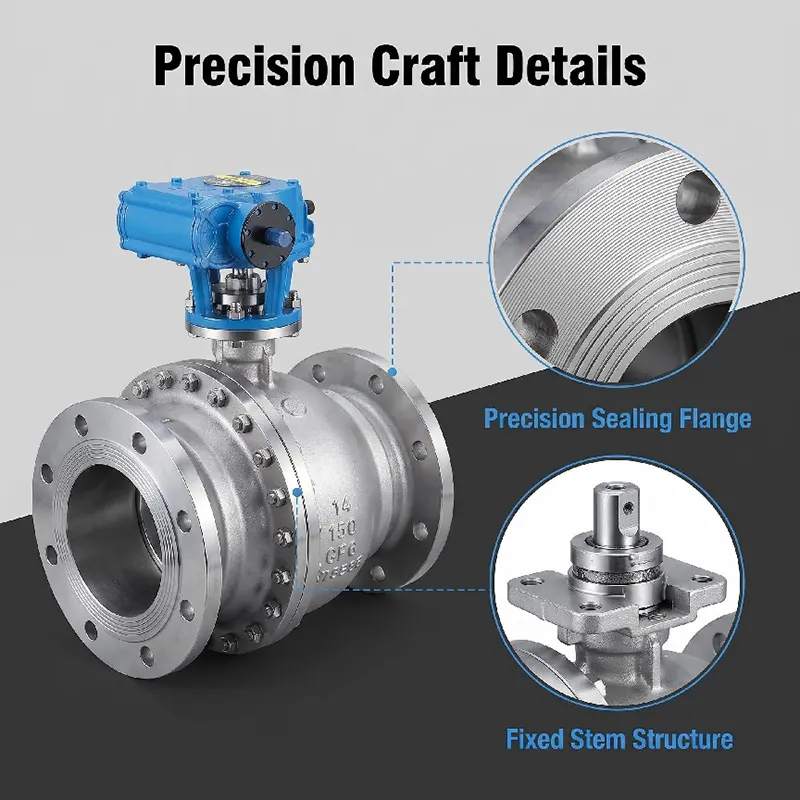

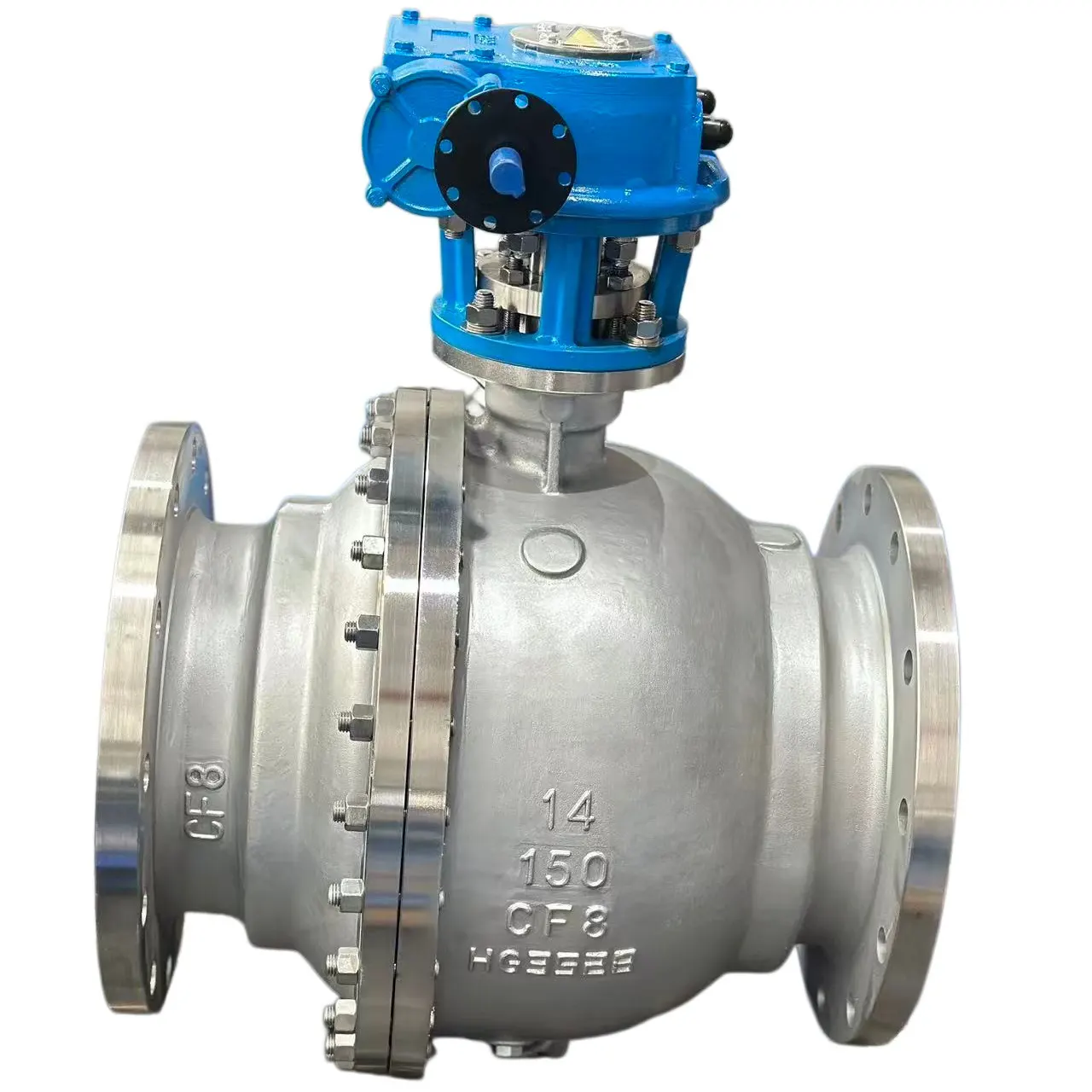

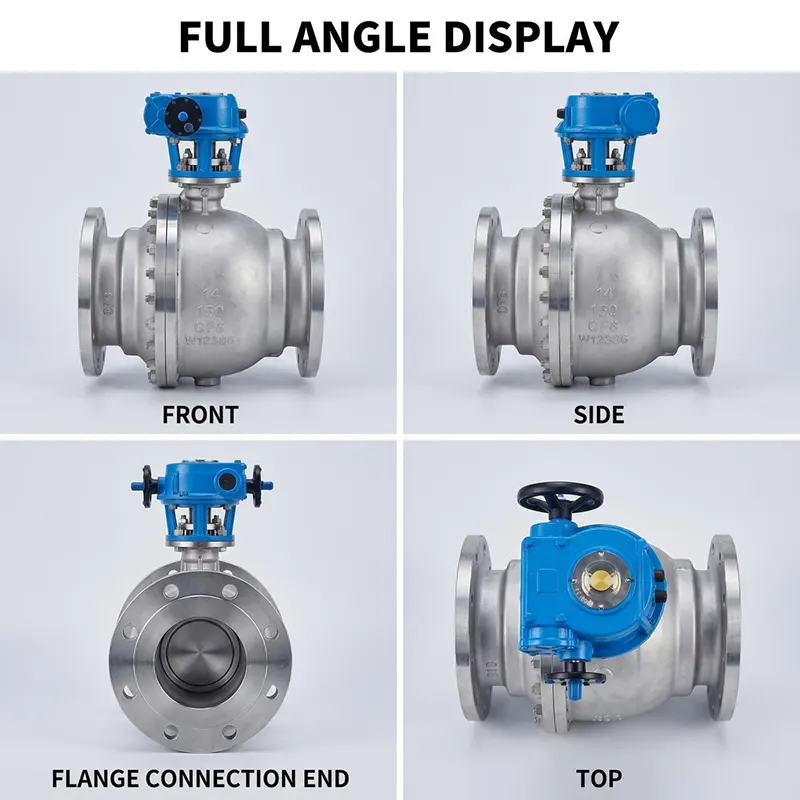

Bu, Paslanmayan Polad Sabit Kürə Vana Döymə Flanşlı Kürə Vanadır. Top oturacaq qüvvəsi ilə üzmək əvəzinə yuxarı və aşağı şaft valları ilə dəstəklənir. Əsas komponentlərə saxta klapan gövdəsi, kapot, sabit top, yuxarı və aşağı şaft valları, yayla əvvəlcədən yüklənmiş üzən oturacaqlar, partlamağa qarşı gövdə, flanş birləşmə ucları və aktuatorlar üçün ISO 5211 üst montaj yastığı daxildir. İstəyə görə ikiqat blok və qanaxma funksiyası təmin edilə bilər. Flanş üz variantları: RF, RTJ.

- Valf gövdəsi / kapot: Döymə paslanmayan polad A182 F304 / A182 F316L

- Top: Döymə paslanmayan polad, sərt xrom örtüklü və ya Stellite sərt üzlü

- Kök: A182 F316 paslanmayan polad

- Oturacaq möhürü: yumşaq möhür üçün PTFE / RPTFE; Stellite 6 metal bərk möhür üçün sərt ərinti

- Conta və O üzük: FKM, PTFE, müxtəlif temperatur mühitləri üçün uyğunlaşdırılmışdır

- Boltlar: B8 / B8M paslanmayan polad boltlar

Təzyiq və Temperatur Aralığı

-Təzyiq sinfi: PN16-PN100, Class150-Class2500

-İş temperaturu:

•Yumşaq möhürlənmiş versiya: -29℃ ~ +200℃

•Metal bərk möhürlənmiş versiya: -29℃ ~ +425℃

-Sınaq Standartı: API 598, qabıq testi 1,5 dəfə nominal təzyiq; oturacaq testi 1,1 dəfə nominal təzyiq

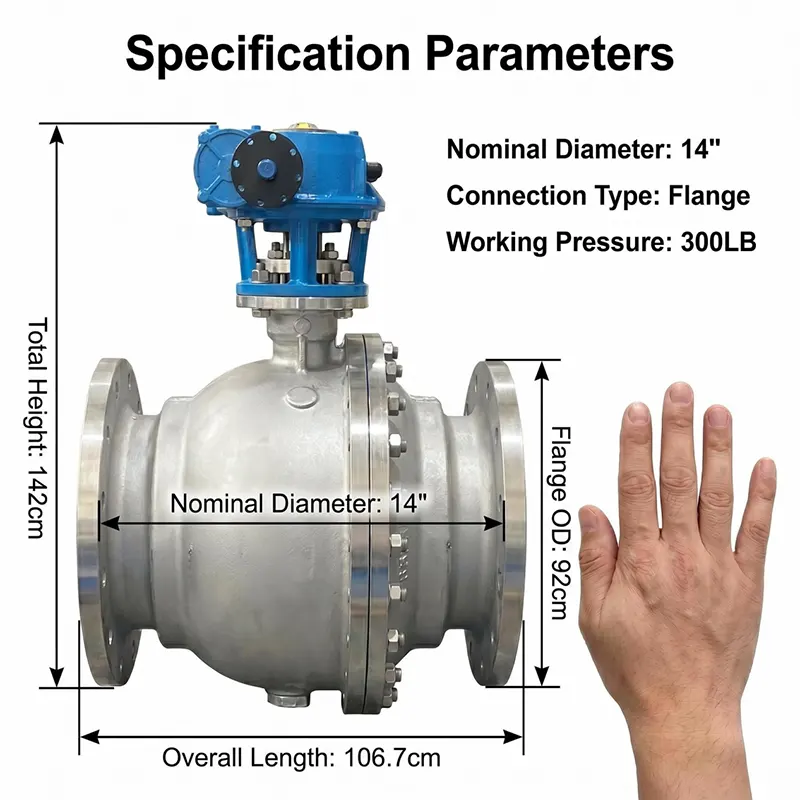

-Ölçü diapazonu: DN50-DN600 (NPS2"-NPS24")

Əməliyyat növləri

-Manual: Böyük fırlanma momenti tələbi üçün qurd dişli operatoru

-Pnevmatik: Tək təsirli / ikiqat təsirli pnevmatik ötürücü, limit açarı və solenoid klapan ilə

-Elektrik: Uzaqdan avtomatik idarəetmə üçün yandırma-söndürmə tipli və ya modulyasiya edən elektrik ötürücü

-Xüsusi istək əsasında hidravlik / elektro hidravlik işə salma mövcuddur

Bütün ötürücülər ISO 5211 montaj platformasına uyğun gəlir.

Tətbiqlər

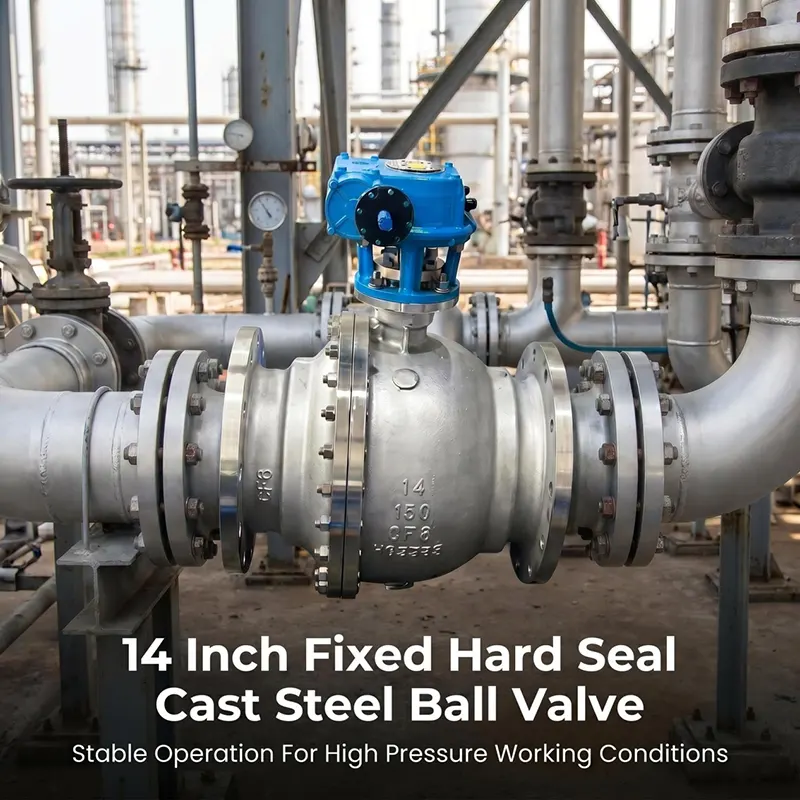

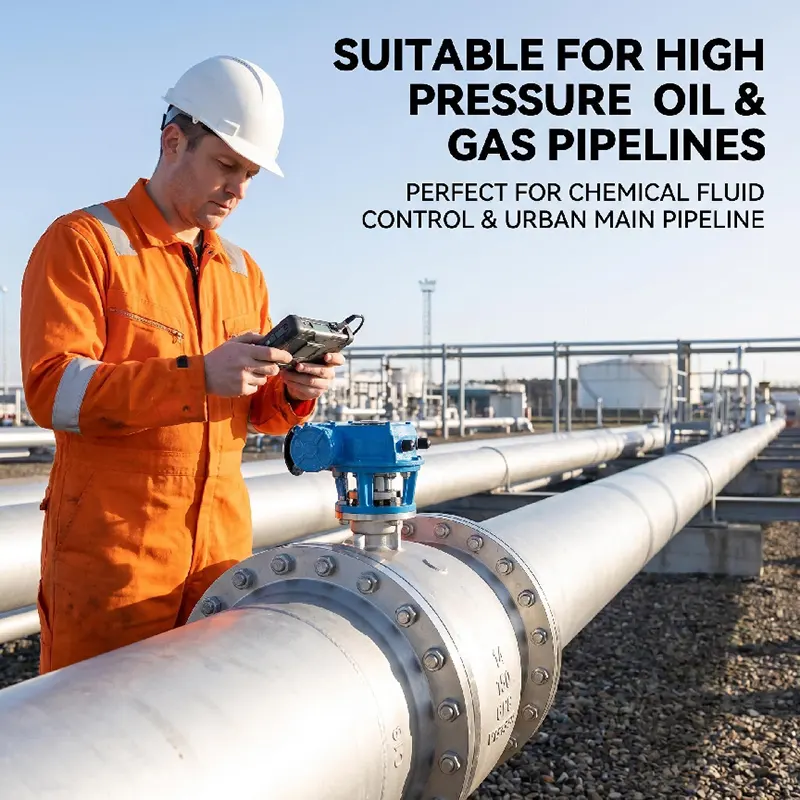

Maye, qaz və aşındırıcı mühit üçün açma-söndürmə və izolyasiya xidməti üçün geniş istifadə olunur. Əsasən neft və qaz uzun məsafəli boru kəmərlərində, neft-kimya zavodlarında, kimya emalı, enerji istehsalı, suyun təmizlənməsi, LNG və digər ağır sənaye layihələrində istifadə olunur.

Niyə Paslanmayan Polad Sabit Kürə Vanamızı Döymə Flanşlı Kürə Vanamızı Seçin?

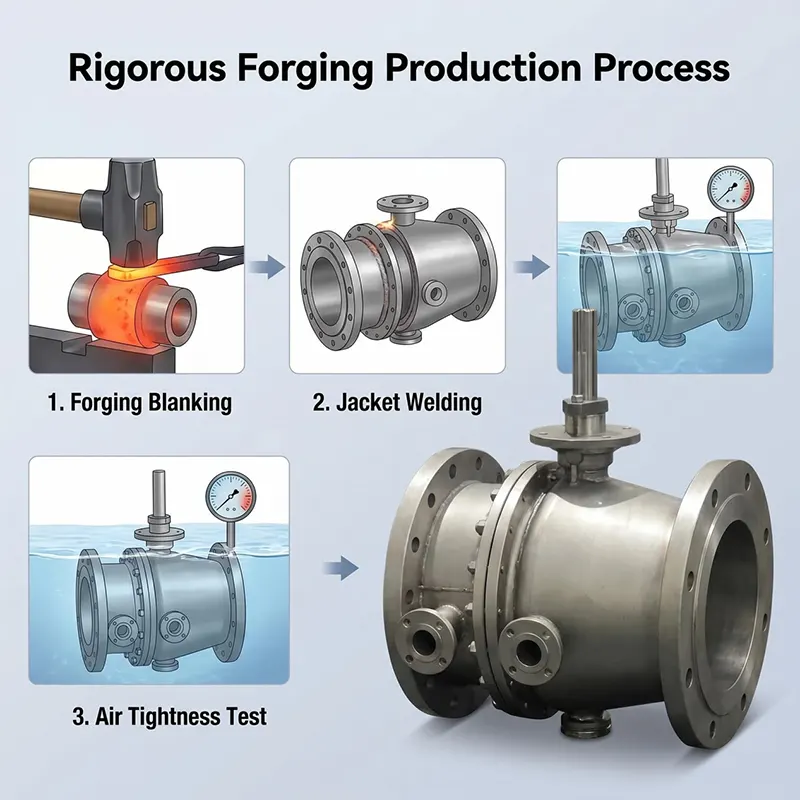

1. Tam döymə prosesini qəbul edin, daxili materialı tökmə məsamə qüsurları olmadan yığcam, yüksək təzyiqli ağır boru kəmərinə uyğunlaşdırın.

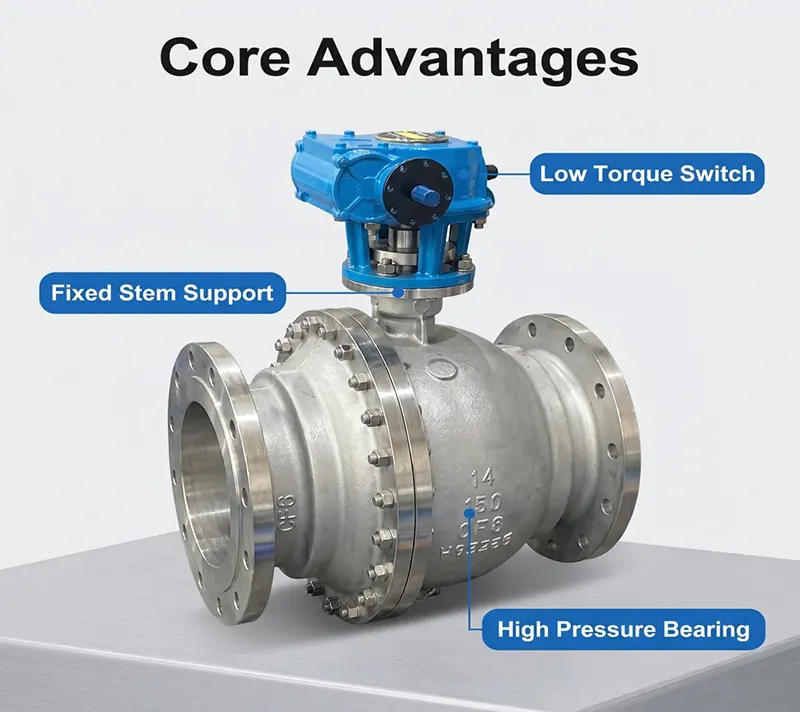

2. Dəyişən sabit top dizaynı böyük ölçülü yüksək təzyiqli iş şəraiti üçün işləmə momentini əhəmiyyətli dərəcədə azaldır.

3. Ciddi material daxil olan yoxlama, hər bir klapan çatdırılmadan əvvəl tam hidrostatik və qaz oturacağının sızma testindən keçir.

4. Müxtəlif temperatur və orta tələblərə uyğunlaşmaq üçün yumşaq möhür və metal bərk möhürlənmiş iki versiyanı dəstəkləyin.

5. Biz layihəniz üçün tam texniki dəstək, rəsmlərin nəzərdən keçirilməsi və satış sonrası təlimat təklif edirik.

Satınalma Bələdçisi

Zəhmət olmasa sorğu göndərərkən aşağıdakı məlumatları təqdim edin:

1. Nominal ölçü və təzyiq sinfi

2. İş mühiti, faktiki iş temperaturu

3. Mühür növü: yumşaq möhür və ya metal sərt möhür

4. Əməliyyat növü (qurd dişli / pnevmatik / elektrik və s.)

5. Flanş standart və flanş üz növü (RF / RTJ)

6. Xüsusi tələb: yanğın təhlükəsizliyi, DBB funksiyası, antikorroziya müalicəsi və s.

Mühəndisimiz iş şəraitinizə uyğun olaraq düzgün təklif verəcəkdir.

Qablaşdırma və Göndərmə

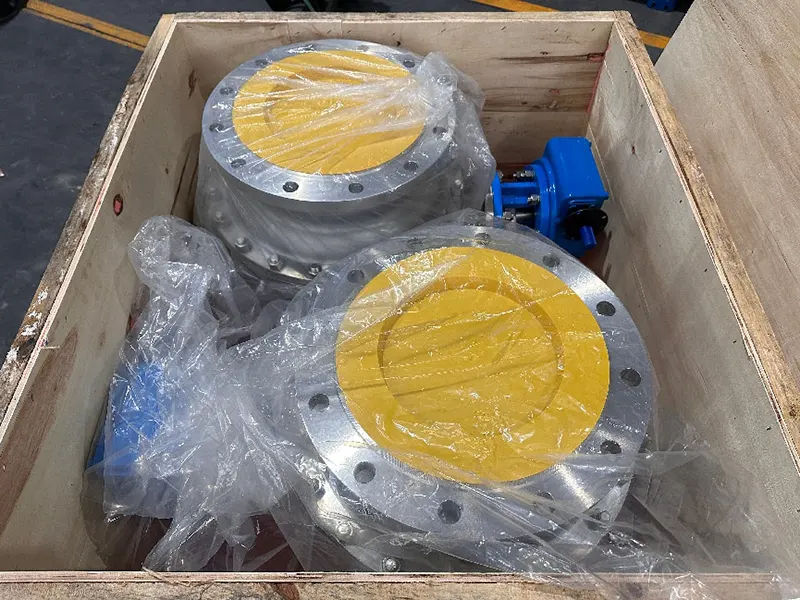

Qablaşdırmadan əvvəl hər bir klapan təmizlənəcək və qorunacaq. Daxili boşluğu təmiz saxlamaq üçün klapan portları plastik qapaqlarla bağlanır. Vanalar dəniz daşımaları üçün uyğun olan bərk faner yeşiklərə yığılır. Biz EXW, FOB, CIF, DAP və digər ticarət şərtlərini dəstəkləyirik. Mallar təyin olunmuş dəniz limanına və ya anbara çatdırıla bilər.

OEM və ODM

OEM və ODM sifarişlərini qəbul edirik. Biz gövdə materialını, möhür materialını, flanş standartını, xüsusi uzatma gövdəsini, xüsusi rəngləmə və loqo işarəsini müştərinin rəsminə və ya texniki tələbinə uyğun olaraq fərdiləşdirə bilərik. Layihə sifarişləri üçün çevik MOQ.

Təftiş və Sınaq

Hər bir klapan API 598 standartına uyğun olaraq göndərilməzdən əvvəl tam diapazonlu yoxlamadan keçir.

- Xammalın daxilolma yoxlaması: materialın kimyəvi tərkibi və mexaniki xassəsinin yoxlanılması, materialın izlənməsi qeydi təmin edilir.

- Qabığın hidrostatik sınağı: klapan gövdəsi və kapot üçün 1,5 dəfə nominal təzyiq.

- Oturacaq sızması testi: 1,1 dəfə nominal təzyiq, su və ya azot mühiti.

- Vizual yoxlama, ölçü yoxlaması, boya və səthin bitməsinin yoxlanılması.

- SGS, BV kimi üçüncü tərəf institutu tərəfindən şahid testi müştərinin tələbi əsasında qəbul edilir.

- MTK materialının sınaq sertifikatı, hidro-sınaq hesabatı, uyğunluq sertifikatı daxil olmaqla tam sənədlər dəsti təqdim edilə bilər.

Quraşdırma və Baxım Bələdçisi

- Qaynaq şlaklarını, qumu və zibilləri təmizləmək üçün quraşdırmadan əvvəl boru kəmərini hərtərəfli təmizləyin, möhürlənmiş səthin zədələnməsinin qarşısını alın.

- Klapanı düzgün axın istiqamətində quraşdırın, flanş boltlarını çarpaz şəkildə və bərabər şəkildə sıxın.

- Uzun müddət saxlama və ya işləmə vəziyyətinə görə klapan yarı açıq vəziyyətdə saxlamayın.

- Müntəzəm işləmək üçün, möhürün yapışmasının qarşısını almaq üçün dövri olaraq tam vuruşlu açılış bağlama dövrəsini işə salın.

- Müntəzəm sahə yoxlaması zamanı flanş birləşməsini, gövdə qablaşdırmasını xarici sızma üçün yoxlayın.

- Planlaşdırılmış dayandırma zamanı köhnəlmiş möhür hissələrini dəyişdirin; iş mühitiniz üçün uyğun möhür materialından istifadə edin.

- Ötürücü ilə təchiz olunubsa, ötürücü fırlanma anını yoxlayın, açarın vəziyyətini mütəmadi olaraq məhdudlaşdırın.

Satışdan sonrakı xidmət

-Zəmanət müddəti: İstehsal qüsurlarına qarşı göndərilmə tarixindən hesablanan 12 ay zəmanət.

-Biz rəsmlərin nəzərdən keçirilməsi, parametrlərin təsdiqi və əməliyyat təlimatı daxil olmaqla texniki dəstək təqdim edirik.

-Mühəndis komandamız 24 iş saatı ərzində texniki sorğulara cavab verir.

-Ehtiyat hissələri (oturacaqlar, contalar, gövdə qablaşdırması) yenidən sifariş üçün mövcuddur.

-İrimiqyaslı layihə sifarişləri üçün yerində texniki məsləhətləşmələr təşkil edilə bilər.

Qeyd: Zəmanət səhv quraşdırma, səhv əməliyyat və ya düzgün olmayan orta şərait nəticəsində dəyən zərəri ÖNDƏRMƏYİR.

Əlaqədar Tövsiyə olunan Məhsullar

-Üzən top klapan (2 ədəd / 3 ədəd paslanmayan poladdan hazırlanmış top klapan)

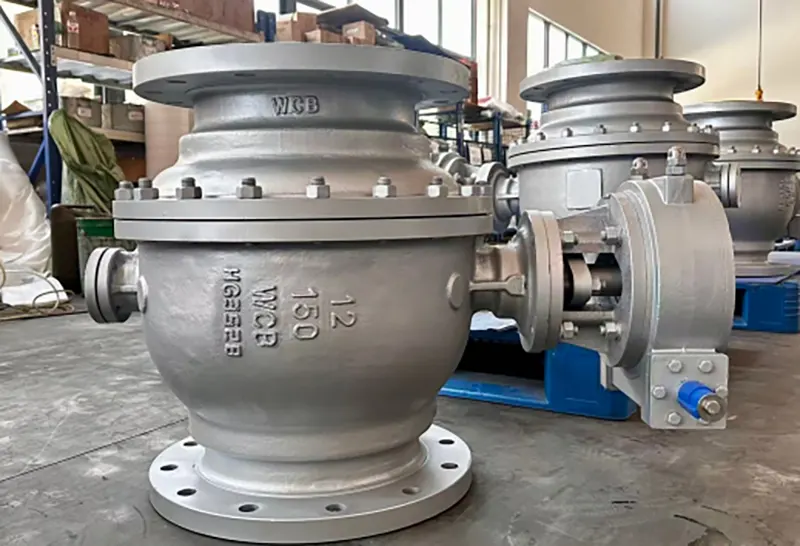

-WCB karbon polad sabit trunnion top klapan

-Yüksək özlülük mühiti üçün gödəkçə izolyasiyalı sabit top klapan

-Pnevmatik/elektrik tam ötürücü dəsti ilə top klapan

-Yüksək temperaturda xidmət üçün metal bərk möhürlənmiş sabit top klapan

Fabrika Gücümüz

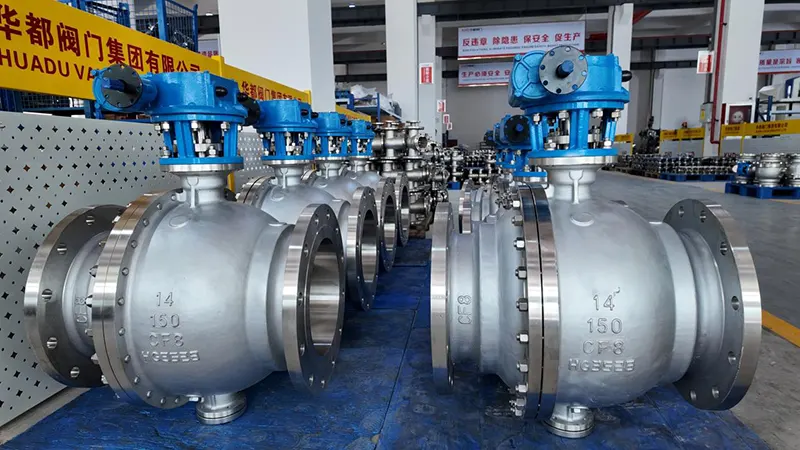

Huadu Valve Group Çinin Wenzhou şəhərində yerləşir, sənaye klapan dizaynı, döymə, emal və montaj üzrə ixtisaslaşmışdır. Döymə emalatxanası, CNC emal emalatxanası, montaj emalatxanası və müstəqil sınaq laboratoriyası da daxil olmaqla tam istehsal xətlərinə sahibik. Bütün kritik istehsal prosesləri tamamilə kənardan deyil, evdə tamamlanır. Bizim xaricdə neft-qaz, neft-kimya və su təchizatı layihələri sifarişləri üzrə zəngin təcrübəmiz var. Məhsullarımız Cənub-Şərqi Asiya, Yaxın Şərq, Avropa və digər bölgələrə ixrac olunur.

Sorğu üçün zəng edin

Ölçü, təzyiq, mühit, temperatur, əməliyyat növü və xüsusi tələblər daxil olmaqla ətraflı iş şəraiti tələblərinizi bizə göndərin. Texniki komandamız qısa müddətdə qiymətləndirəcək və sizin üçün rəsmi kotirovka hazırlayacaq. Xoş gəldiniz nümunə sifarişi və böyük layihə əməkdaşlığı.
