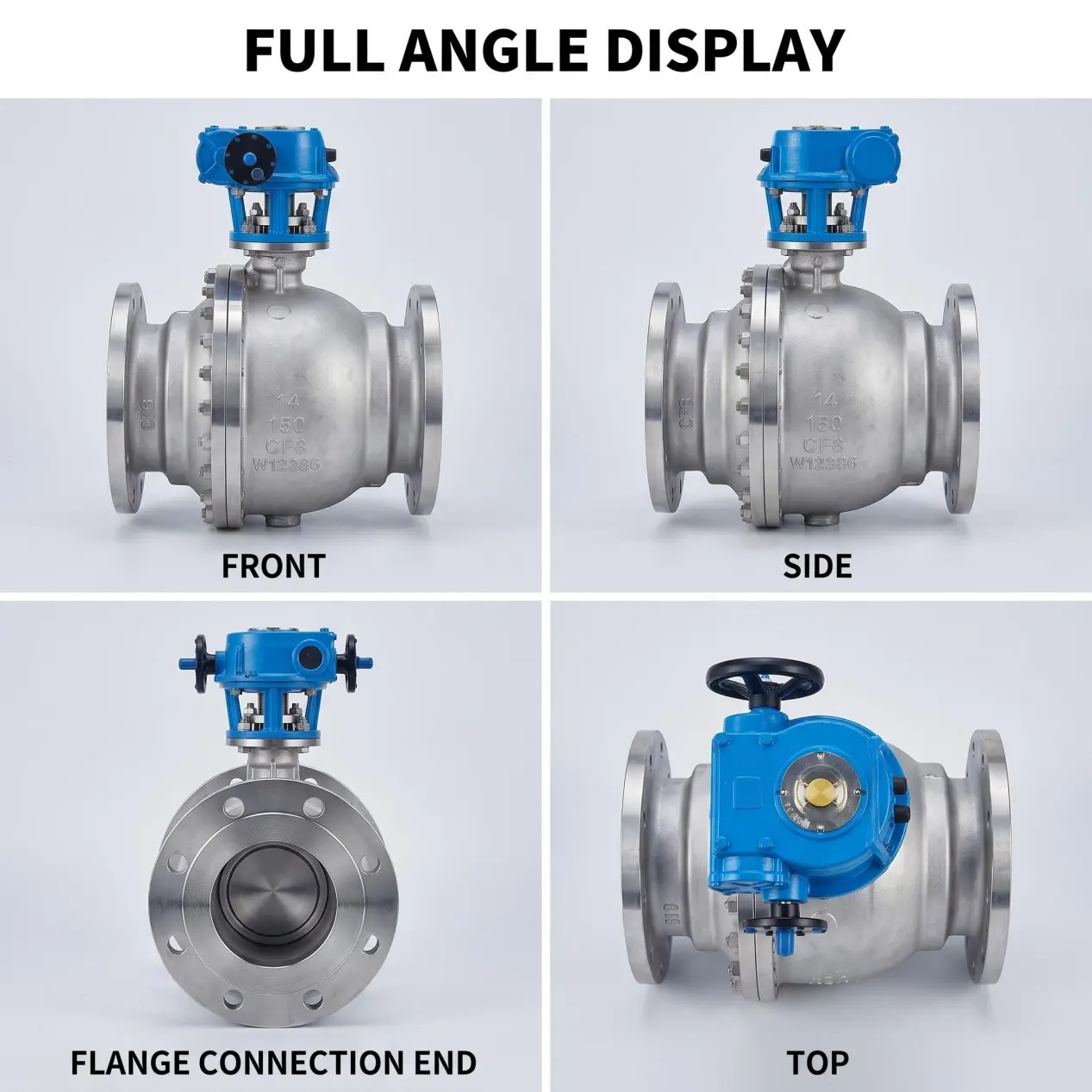

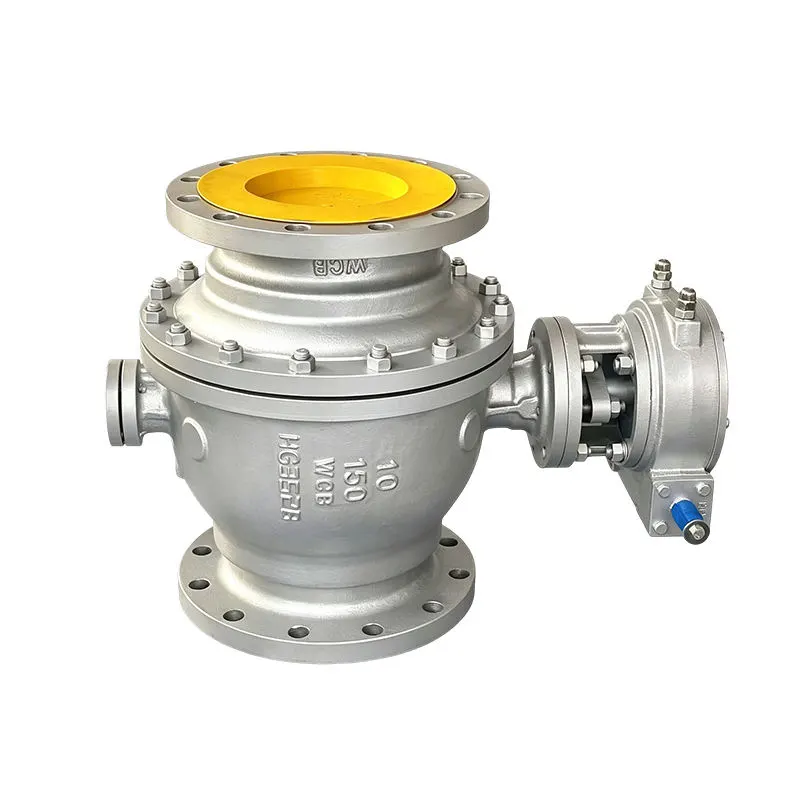

WCB Karbon Polad Sabit Kürə Vana

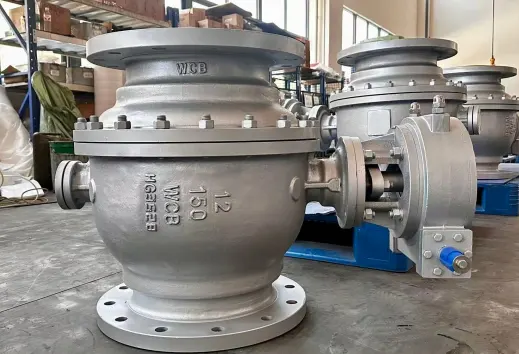

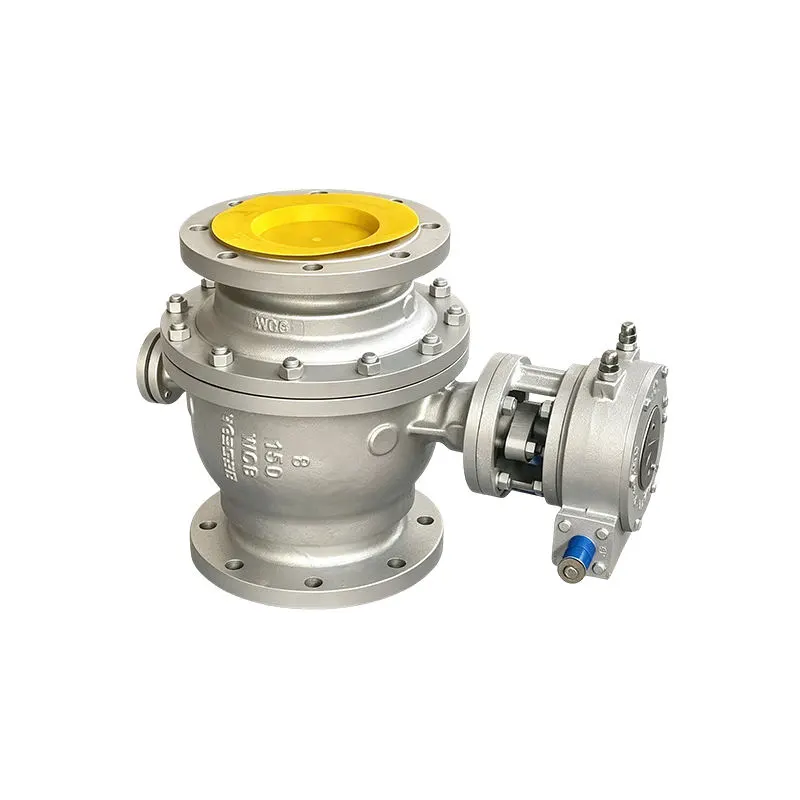

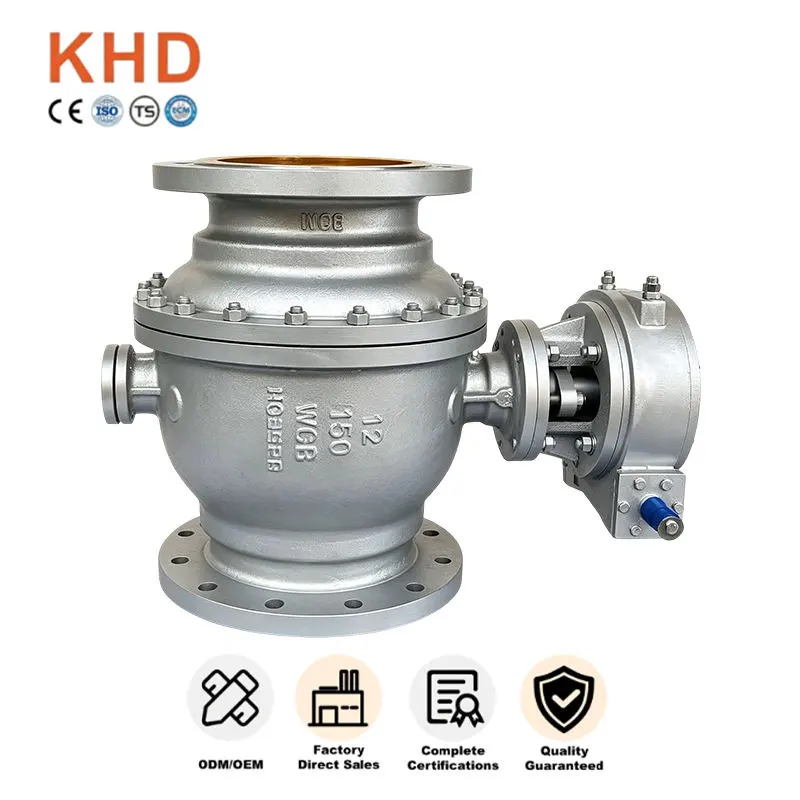

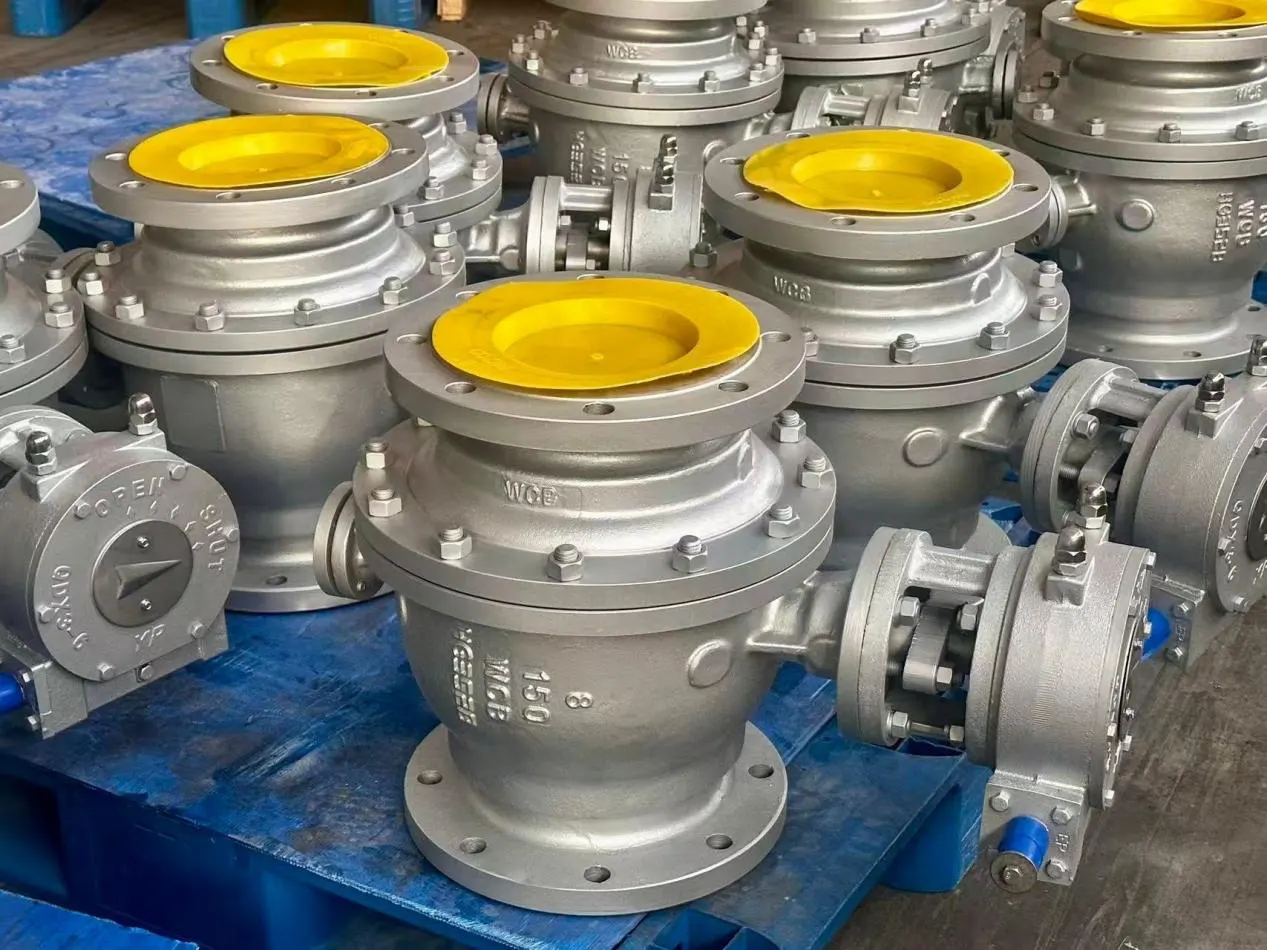

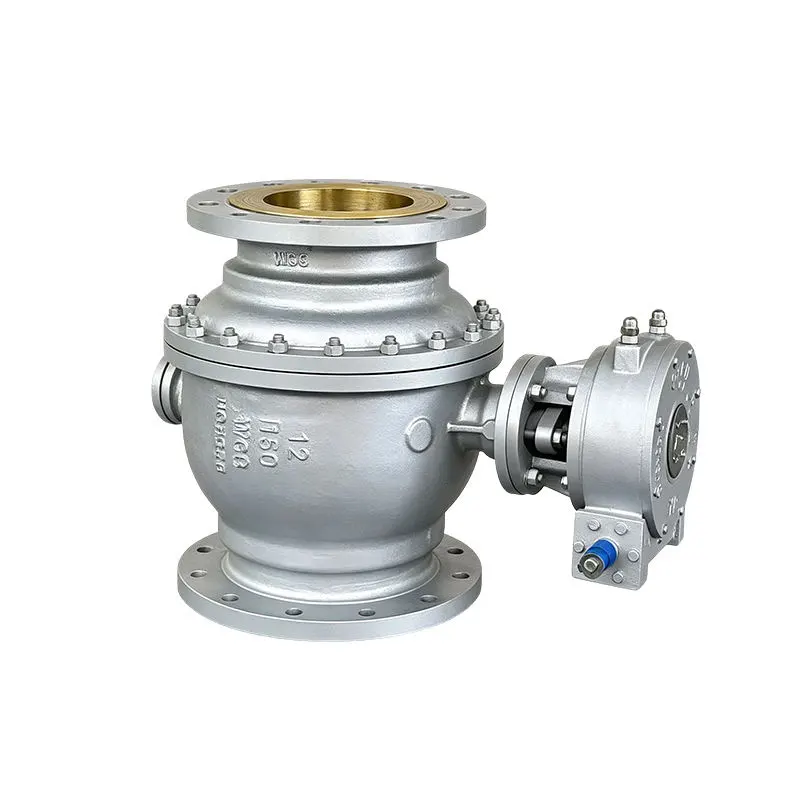

WCB Karbon Polad Sabit Kürə Vanası Huadu Valve Group tərəfindən istehsal edilmiş boru kəmərinin izolyasiyası və axına nəzarət üçün tikilmiş ağır sənaye klapandır. O, yüksək təzyiqli kritik boru kəmərinin iş şəraiti üçün yaxşı uyğunlaşan trunnion sabit top dizaynını və A216 WCB karbon polad materialını qəbul edir.

Bu sənaye klapan, sızdırmazlıq təhlükəsizliyi və uzun xidmət müddətinin əsas tələblər olduğu layihələr üçün geniş şəkildə seçilən davamlı yüksək təzyiq xidməti və uzun dövrəli əməliyyat altında etibarlı şəkildə işləyir.

Xammal və Struktur Üstünlükləri

Premium A216 WCB Karbon Polad Korpus

WCB Karbon Polad Sabit Kürə Vana A216 WCB karbon poladdan tökülür və bu əsas üstünlükləri gətirir:

-Yüksək mexaniki qüvvə və əla zərbə müqaviməti

-Təzyiq artımına və su çəkicinə qarşı yaxşı temperatur uyğunluğu

-Yüksək təzyiqli xidmət üçün kifayət qədər divar qalınlığı

-Daxili və səth qüsurlarını aradan qaldırmaq üçün sərt tökmə yoxlaması

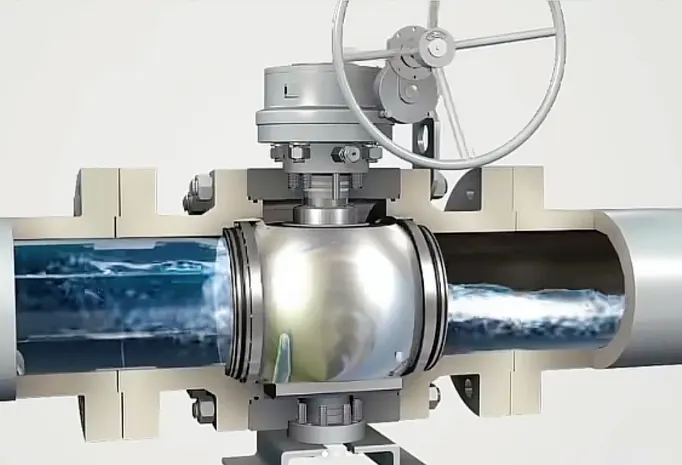

Kəpənəklə quraşdırılmış Sabit Top Quruluşu

Adi üzən top klapanlardan fərqli olaraq, bizim muymalı sabit top dizaynımız boru kəmərinin təzyiq yükünün çoxunu yuxarı və aşağı dayaq vallarına ötürür. Top öz yerində kilidli qalır, ona görə də klapan oturacaqları yalnız minimal təmas gücünə malikdir. Davamlı yüksək təzyiq altında tez-tez açılan-bağlanan dövrlərdə belə oturacaqların aşınmasını xeyli azaldır. Stabil iki istiqamətli sızdırmazlıq təzyiq istiqamətindən asılı olmayaraq sızmanın qarşısını alır, kritik proses döngələri üçün sistemin təhlükəsizliyini artırır.

Optimallaşdırılmış Sızdırmazlıq və Təhlükəsizlik Tikintisi

Yay yüklü üzən oturacaq qurğusu bu WCB Karbon Polad Sabit Kürə Vana üçün təchiz edilmişdir. Daxili yaylar sıx bağlanma performansını saxlamaq üçün minlərlə əməliyyatdan sonra kiçik aşınmanı kompensasiya edir. Üfürmə əleyhinə gövdə qəfil təzyiq artımlarına qarşı standart təhlükəsizlik funksiyası kimi xidmət edir. Çox qatlı qrafit qablaşdırma kök boşluqları ətrafındakı qaçaq emissiyaları minimuma endirir. Bütün sızdırmazlıq komponentləri ümumi ehtiyat hissələri əvəzinə yüksək təzyiqli, orta temperaturda işləyən mühitlər üçün xüsusi olaraq uyğunlaşdırılıb.

Əsas Atributlar

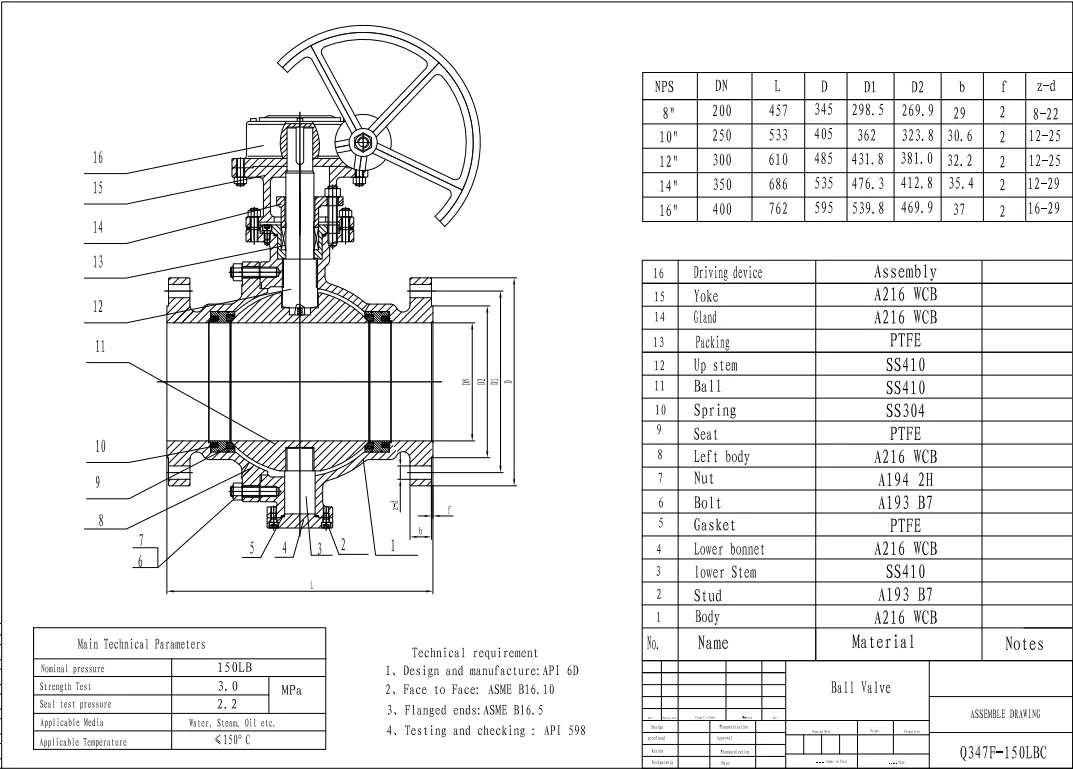

Texniki Spesifikasiyalar

Standart Parametrlər

Ölçü: DN50-DN1200

Təzyiq dərəcəsi: Class150-Class2500

Material: A216 WCB karbon poladı

Struktur: Şinlə quraşdırılmış sabit top klapan

Temperatur Aralığı: -29℃ ~ 425℃

İstehsal prosesi

WCB Karbon Polad Sabit Kürə Vanası aşağıdakılardan keçir:

- Keyfiyyətli A216 WCB tökmə istehsalı

- Sabit material mülkiyyəti üçün istilik müalicəsi

- Mühürleme səthləri üçün CNC dəqiq emal

- Uyğun mühürleme və ötürücü komponentləri ilə montaj

Performans Xüsusiyyətləri

- Tez-tez velosiped sürmə xidməti üçün aşağı aşınmalı trunnion quruluşu

- Etibarlı iki istiqamətli sıx bağlanma

- Davamlı yüksək boru kəməri təzyiqi altında oturacaqların sıradan çıxma dərəcəsinin aşağı olması

- Çox aktuator variantları ilə uyğun gəlir: mexaniki dişli, pnevmatik, elektrik

- Tam açıq / tam qapalı izolyasiya xidməti üçün nəzərdə tutulmuşdur

Tətbiq Sahələri

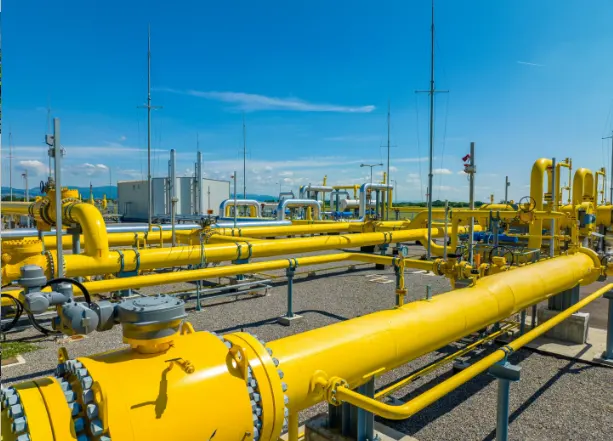

Neft və Qaz Sənayesi

WCB Karbon Polad Sabit Kürə Vanası geniş şəkildə tətbiq olunur:

- Təbii qazın ötürülməsi magistral boru kəmərləri

- Neft emalı zavodunun texnoloji xətləri

- Xam neft ötürmə qurğuları

- Qaz toplama stansiyalarının boru sistemləri

Neft-kimya sənayesi

- Yüksək təzyiqli neft-kimya proses döngələri

- Proses blokunun əsas izolyasiya boru kəmərləri

- Orta temperaturda korroziyaya uğramayan və yüngül korroziyaya malik maye dövrələri

Enerji Sənayesi

- Elektrik stansiyasının əsas texnoloji boru kəmərləri

- Ağır sənaye zavodu dövrə sistemləri

Ümumi Sənaye Layihələri

- Yeni EPC layihə boru kəməri paketlərini qurun

- Mövcud boru kəmərinin təmiri və yenidən qurulması işləri

- Çətin texniki xidmət girişi və yüksək təhlükəsizlik tələbləri olan sənaye sahələri

Keyfiyyətə Nəzarət və Layihə Satınalmalarına Dəstək

ISO, CE və API sertifikatlarına malik sertifikatlaşdırılmış klapan istehsalçısı olaraq, hər bir WCB Karbon Polad Sabit Kürəvi Vana göndərilməzdən əvvəl hidrostatik qabıq testi, oturacaqların sızdırmazlığı testi və ölçü yoxlaması daxil olmaqla tam zavod sınaqlarından keçir. Tam parça sınağı ağır yükdaşıyıcı böyük ölçülü klapanlar üçün nümunə yoxlaması aparılmadan həyata keçirilir. Xammalın yoxlanılması, tökmə yoxlanışı, montaja nəzarət və bitmiş klapan sınağı bütün istehsal prosesindən keçir. Tenderin təqdim edilməsi və ərazinin qəbulu üçün materialların sınaq sertifikatları və yoxlama hesabatları təqdim edilə bilər.

Çevik konfiqurasiya variantları müxtəlif təzyiq dərəcələrini, sızdırmazlıq materiallarının birləşmələrini və çoxsaylı iş rejimlərini əhatə edən iş şəraitinə uyğun olaraq mövcuddur. Çevik MOQ nümunə testini, kiçik partiya ehtiyatı təchizatını və böyük həcmli toplu layihə sifarişlərini dəstəkləyir. Huadu Valve Group-un WCB sabit top klapanları dünya miqyasında ixrac edilir və dünya üzrə sənaye müştərilərindən təkrar sifarişlər qazanır.

Oturacaq və gövdə möhürlənməsi saytın həqiqi davamlılığı üçün necə qurulub?

Bu sabit top klapan üçün yay yüklü üzən oturacaq dizaynından istifadə edirik. Daxili yaylar oturacağı top səthinə basaraq saxlayır. Minlərlə əməliyyatdan sonra kiçik aşınma baş verdikdə, yaylar zamanla yaxşı sızdırmazlıq performansını saxlayaraq kiçik boşluqları kompensasiya edə bilər. Partlayışa qarşı kök strukturu standart təhlükəsizlik funksiyası kimi quraşdırılmışdır. Boru kəmərində gözlənilməz təzyiq sıçrayışları altında gövdənin partlamasına mane olur. Çox qatlı qrafit qablaşdırma gövdə boşluğu ətrafında kiçik qaçaq emissiyaları dayandırmaq üçün gövdə sızdırmazlığı üçün quraşdırılmışdır. Bu sızdırmazlıq hissələri ümumi ucuz ehtiyat hissələri deyil; onlar yüksək təzyiq və orta temperatur iş şəraitinə uyğun seçilir.
